華測RTK怎么用CAD圖紙放樣？華測RTK CAD放樣圖文教程來啦

發布時間：2022-07-05 10:09:59

在工程測量中，測量人經常會遇到需要用RTK進行CAD放樣的情況。那么使用華測RTK應該怎么用CAD圖紙放樣呢？CORS賬號網小編收集整理了華測RTK CAD放樣圖文教程，一共分為主界面介紹、打開放樣文件、放樣點及放樣線等四個部分，僅供大家參考。

華測RTK怎么用CAD圖紙放樣？

華測RTK CAD放樣圖文教程

1、主界面介紹

導航信息分為：距離、高程、向前\后、向左\右、填\挖；距離、高程、向南\北、向東\西、填\挖
距離：當前點與放樣點的距離；
高程：當前點高程；
填挖：當前點位置填挖值；

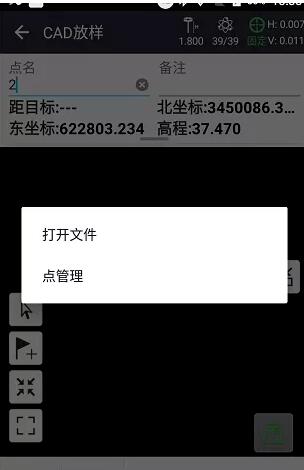

2、打開放樣文件

打開軟件，依次點擊【測量】→【CAD放樣】，進入CAD放樣。

①直接打開DWG文件，無需格式轉換。
②CAD有兩種格式：DWG和DXF，我們建議使用DWG文件，壓縮率高，文件小，兼容性好；DWG的相比DXF文件大于有10~15倍的壓縮率。
③DWG文件建議小于20M，如果大于20M，可以在桌面上把不使用的圖層先凍結掉。手簿軟件是不加載凍結圖層的，這樣可以提高加載效率。
④很多用戶習慣在CAD圖形外圍加一個圓形的范圍，建議在手簿上使用DWG文件之前將這個表示范圍的圓形去掉，因為軟件顯示圓形比較耗資源。

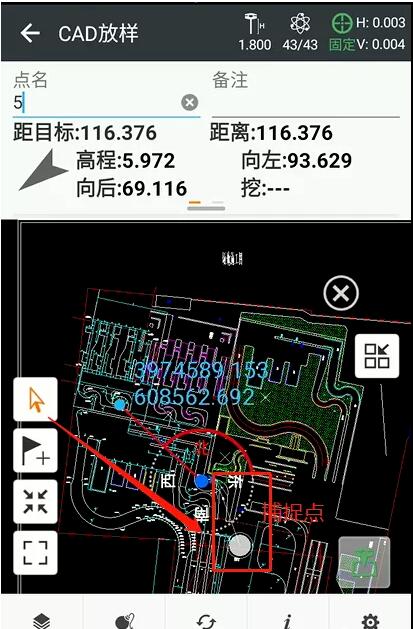

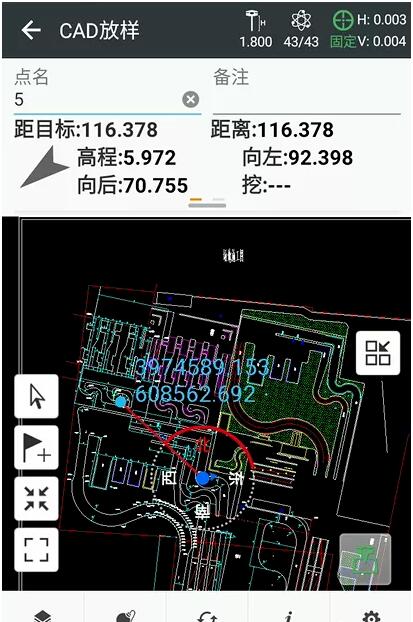

3、圖上選點放樣

點放樣方法有三種：

①可在圖上直接選取點、直線、圓、圓弧、多線段進行放樣,免去繁瑣的放樣坐標輸入過程；

②可捕捉節點、端點、中點、交點、圓心點、最近點進行特征點放樣，無需計算,想放哪里點哪里；

③可輸入點進行放樣，輸入放樣的點坐標后，進入點放樣模式；

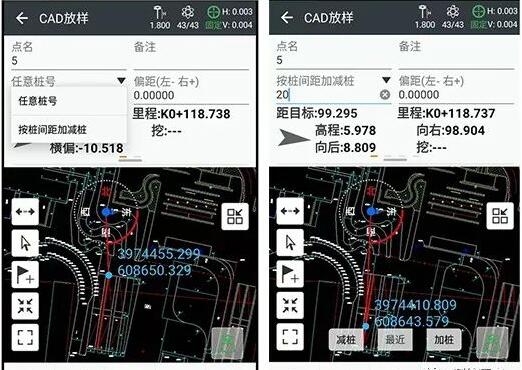

4、圖上選線放樣

線放樣，支持直線、圓弧、圓、多段線，打開CAD文件后，直接在視圖上選擇線，進行線放樣；

線放樣方法有三種：

①任意樁號：放樣線上任意點，輸入任意樁號即可；
②按樁間距加減樁：點擊加減樁，按設置的樁間距放樣；
③偏距：以當前放樣線上的位置左偏或右偏（左負右正）；

以上就是關于華測RTK怎么用CAD圖紙放樣這個問題的全部解答了，我們?yōu)槟敿?xì)介紹了華測RTK CAD放樣的步驟，大家學會了嗎？
