什么是圖根測量？圖根測量步驟流程是怎樣的？測量數據如何導出？這是正在學習測量作業的測量人會遇到的問題，其實圖根測量就是測量中測定測圖所需控制點的平面坐標和高程的工作。而對于其具體測量步驟以及數據導出步驟，請跟CORS賬號網小編看下面的內容。
一、什么是圖根測量？
測量中測定測圖所需控制點的平面坐標和高程的工作就是圖根測量。
圖根點的精度，相對于鄰近等級控制點的點位中誤差，不應大于圖上的 0.1mm；高程的中誤差，不應大于測圖基本等高距的 1/10。
二、圖根測量步驟流程是怎樣的？
圖根測量步驟流程以中海達RTK圖根測量步驟為例。

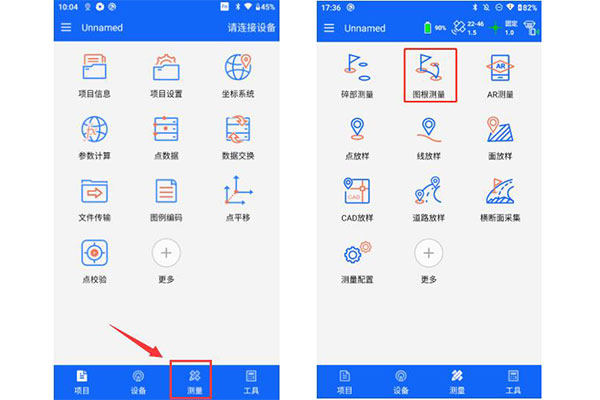

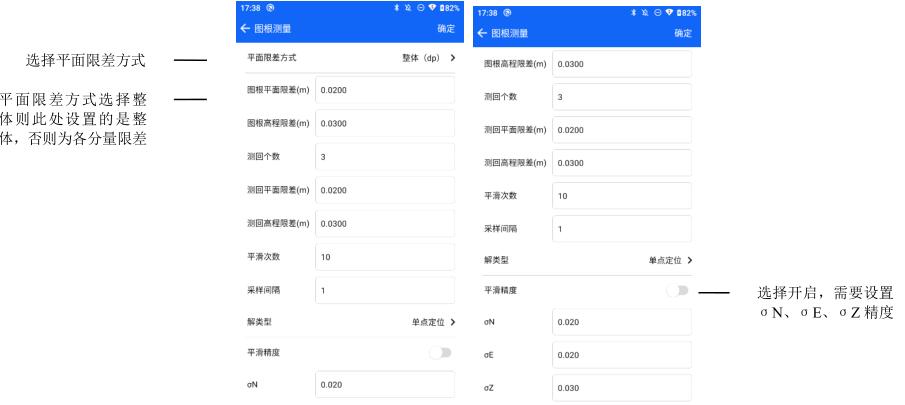

進入Hi-Survey測量軟件，依次點擊“測量”→“圖根測量”進入【圖根測量】界面，查看圖根采集進度，點擊右上角的【配置】設置參數，配置頁可以自動記錄上次輸入內容，圖根點名可以自增。

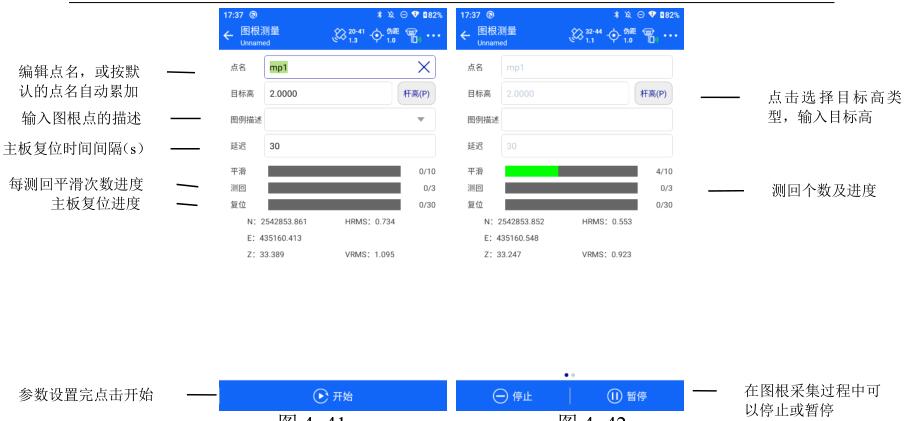

HRMS：當前點的平面中誤差；VRMS：當前點的高程中誤差。

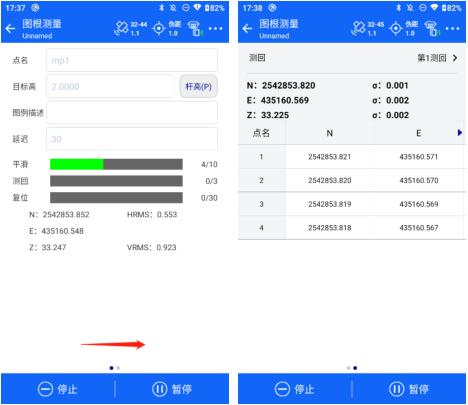

采集過程中，在圖根測量界面向右滑動可以查看當前采集的圖根點測回詳細平滑數據。
三、如何查看圖根測量數據？

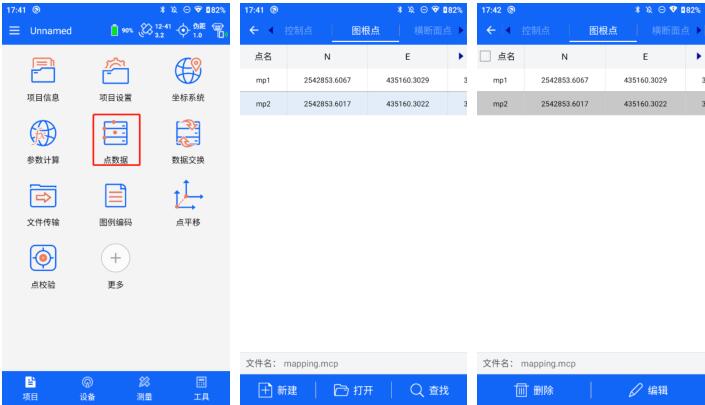

進入Hi-Survey測量軟件的【項目】主界面→【點數據】→【圖根數據】可以查看所有圖根測量點數據，還可以對數據進行新建、打開、搜索，長按圖根點后能夠進行刪除、編輯操作。
四、圖根測量報告導出

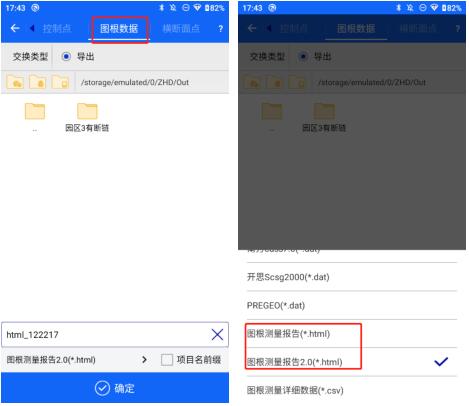

【項目】主界面→數據交換，滑動界面上方 Tab 欄，在“圖根數據”界面選擇文件格式為圖根測量報告（*.html）或圖根測量報告 2.0（*.html），導出圖根測量報告。
報告中可以查看圖根點的測量的天線高、觀測時間、圖根點外業觀測的 XYZ、BLH 值（3 個測回中每測回最優值，1 個總數據最優值，4 個數據再取均值）、平滑采集的數據每一點的 dx、dy、dh，在統計數據表中還可以看到 XYH 的點位中誤差，點位和高程中誤差的最大值，根據采集點的合格率還可以判斷該采集點是否可用。
注意事項：
圖根測量報告導出的是以軟件現有計算圖根測量結果的方式導出的報告，其結果與圖根點庫中的坐標一致。而圖根測量報告 2.0 則是根據取平均值方式計算出的最終結果，和圖根點庫的坐標并不一致。
以上就是關于什么是圖根測量？圖根測量步驟流程是怎樣的？測量數據如何導出？這些問題的全部解答了，相信看了這篇文章的你對于圖根測量已經有一個大致的了解了吧。
