華測智能rtk快速操作指南，主要分為4大步，值得收藏
發布時間：2022-05-18 09:46:32
華測作為國內知名的RTK品牌廠商，其旗下有很多RTK系列，其智能rtk系列包括X9、T7 、X5、T3等RTK型號。本篇華測智能rtk快速操作指南主要為您介紹這些智能RTK型號的快速入門，主要分為4大步，并以外掛電臺1+N 模式得到固定解為例，下面我們就一起來學習一下吧。
一、華測智能rtk快速操作指南目錄速覽：
1、連接儀器
2、設置基準站或移動站
3、新建工程
4、點校正

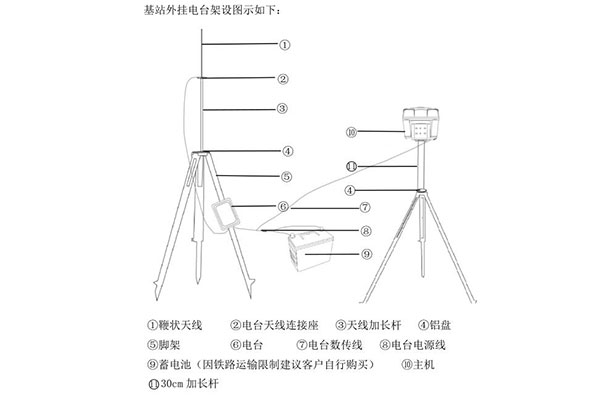

（外掛電臺架設示意圖）
二、華測智能rtk快速操作指南步驟詳解：
1、連接儀器
華測智能rtk旗下有X9、T7 、X5、T3等型號，其中X9/T7 接收機可以使用 NFC 功能連接儀器，X5/T3 接收機無 NFC 功能，可以使用 Wi-Fi 或藍牙連接儀器。
（1）連接 X9/T7 接收機
主機開機將手薄背面 NFC 區域貼近 X9/T7 接收機 NFC 處，LandStar7 軟件會自動打開。當聽到“滴”的一聲代表手薄已連接上了手薄，隨后 LandStar7軟件會提示“已成功連接接收機”。
（2）連接 X5/T3 接收機

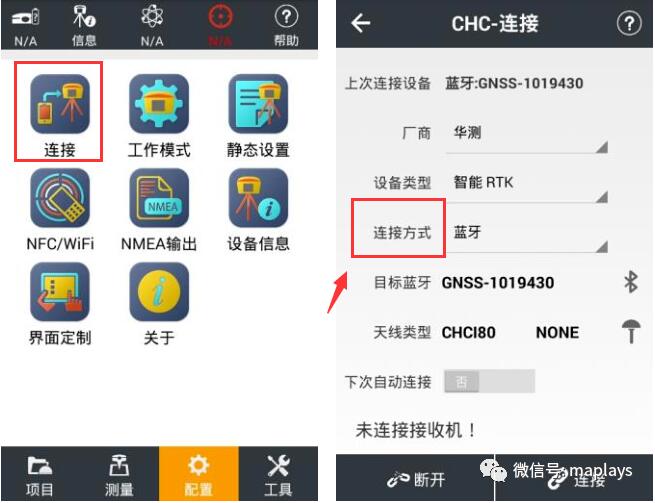

主機開機后打開 LandStar7 軟件后，點擊【配置界面】的連接。使用藍牙/Wi-Fi 連接 X5/T3 的 SN 號（藍牙密碼：自動匹配，Wi-Fi 密碼：12345678），點擊連接，連接成功后 LandStar7 會提示“已成功連接接收機”。
2、設置基準站或移動站
（1）設置基準站

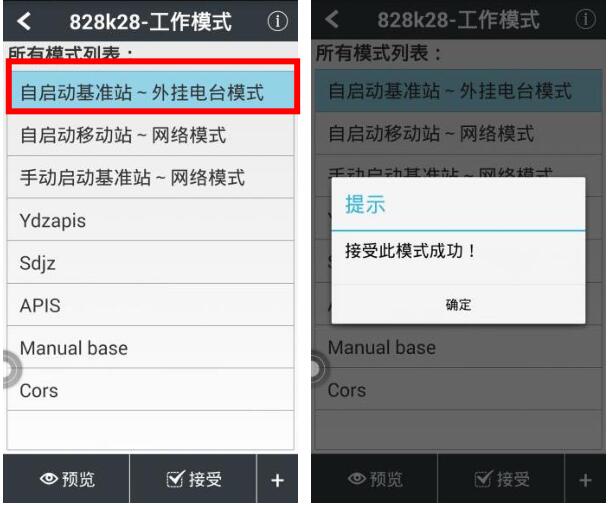

連接基準站，進入“工作模式”界面，接受默認工作模式：自啟動基準站-外掛電臺（115200），接受此工作模式成功后，基準站設置完成。
（2）設置移動站

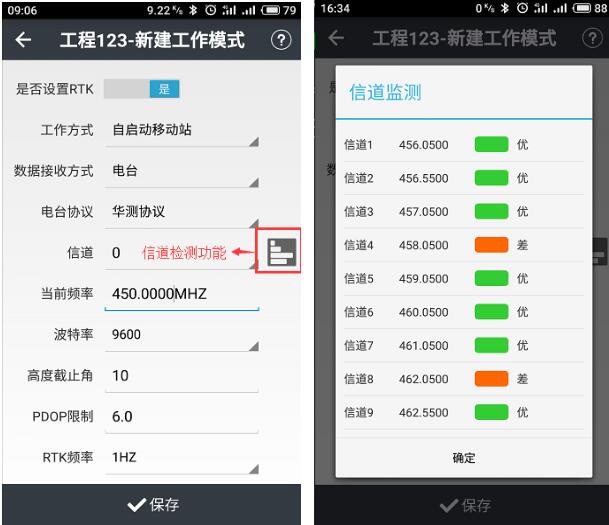

連接移動站，進入“工作模式”界面，接受默認工作模式：自啟動移動站-華測電臺，接受此工作模式成功后，移動站設置完成。
3、新建工程

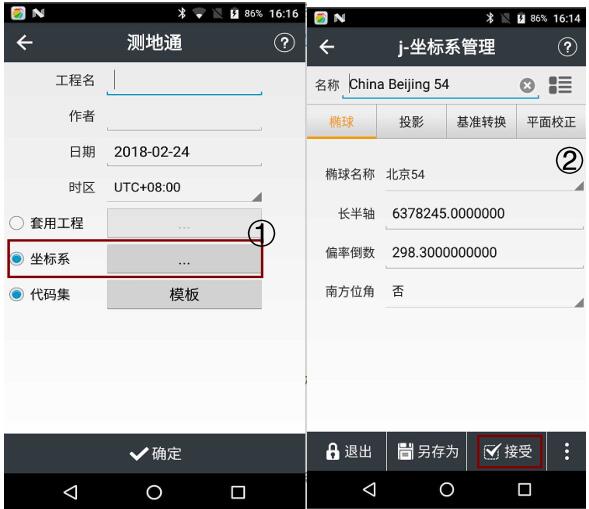

進入項目-工程管理，點擊新建，然后輸入工程名稱、選擇或新建坐標系、新建代碼集或選擇默認代碼。隨后完成坐標系和代碼集的選擇或新建之后，點擊確定，即完成了工程的新建。
4、點校正
第一次到一個測區，想要測量的點與已知點坐標相匹配，需要做點校正。
⑴輸入已知點坐標：項目-點管理-添加。
⑵實地測量控制點（如果已知控制點經緯度坐標，在“項目-點管理-添加”中輸入經緯度坐標）。
⑶在“項目-坐標系參數”中選擇好坐標系，輸入正確的中央子午線（如果有投影面高輸入投影面高）。

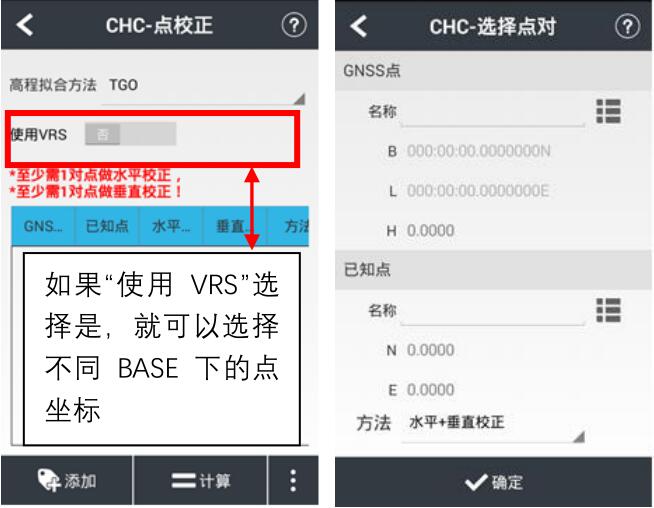

⑷進入“測量-點校正-添加”，GNSS 點選擇測量的坐標（或輸入的經緯度），已知點選擇輸入的平面坐標（NEH）。如果已知點平面和高程都用，在方法中選擇“水平+垂直校正”，如果僅用平面坐標，選擇“水平校正”，如果僅用高程坐標，選擇“垂直校正”，以此選擇完所有的控制點。
⑸ 在“測量-點校正”界面點擊“計算”，如果殘差較小，說明校正合格，點擊“應用”，在彈出的提示中選擇“是”。
點校正完成后即可開始測量/放樣等工作。
以上就是關于華測智能rtk快速操作指南的全部內容了，本篇操作指南是以外掛電臺1+N 模式為例，大家可以參考一下，如果是CORS模式，可以參考我們以前發布的內容。
