工程之星CAD放樣怎么用？工程之星CAD放樣的方法步驟

發布時間：2022-04-18 10:03:40

工程之星CAD放樣怎么用？CAD放樣作為南方旗下測繪軟件工程之星的常用功能，其支持DWG/DXF圖形文件直接導入，并可以直接選擇圖形上的點、線進行放樣，還可以對圖形進行編輯、增加點、線等，非常的便捷，即使是測量新手也可以快速入門。本篇工程之星CAD放樣的方法步驟就將詳細介紹。

工程之星CAD放樣怎么用？

工程之星CAD放樣的方法步驟

首先，將CAD圖形文件拷貝到手簿中（技巧：通過數據線或者微信、QQ軟件等傳輸文件到手簿），然后打開工程之星5.0，點擊“測量→CAD 放樣”。

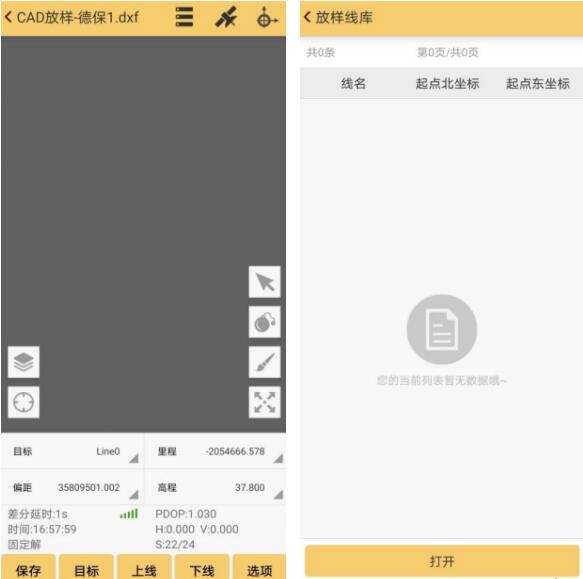

進入“CAD放樣”界面如圖所示，點擊“目標”進入放樣線庫，點擊打開。

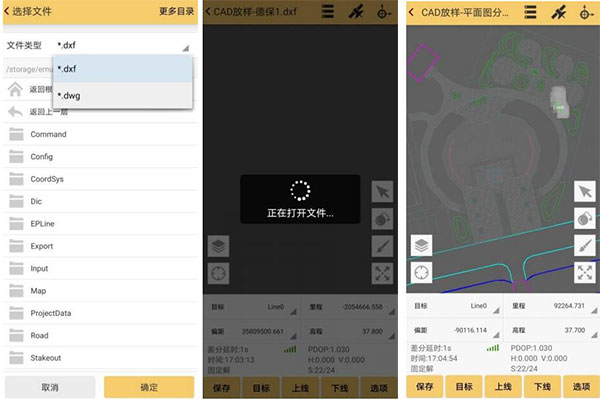

在“文件類型”選擇相應的圖形文件格式*.dxf 或*.dwg，找到預先放在手簿目錄里的圖形文件，點擊確定。

等待工程之星5.0對圖形文件進行加載，加載成功。

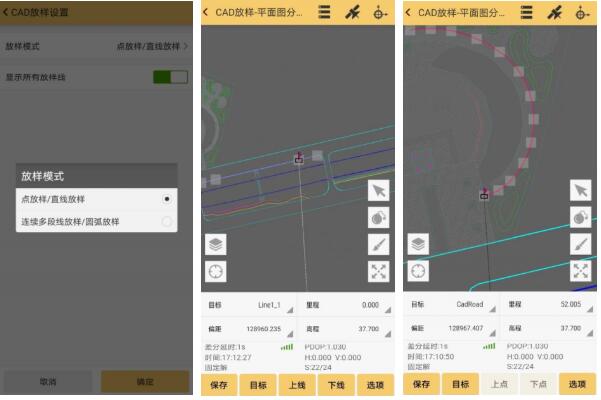

圖形文件成功加載后，可以對放樣模式進行選擇，里面提供兩種放樣模式。

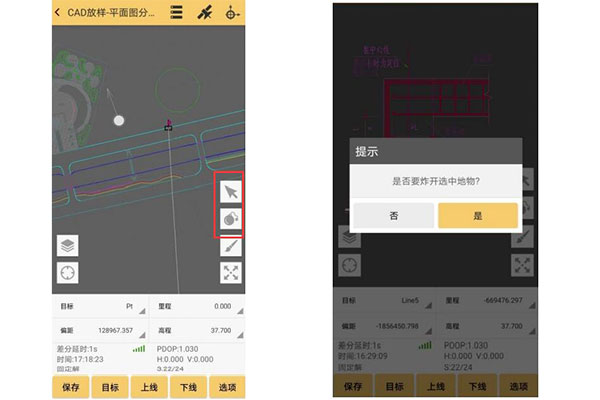

放樣目標為屏幕選取放樣，后續的測量操作與常規的直線放樣一致。其中，右邊“箭頭”符號可選取屏幕上任意點進行放樣。

右邊“球球”圖標為炸開功能，對整體目標進行“炸開”分段放樣/編輯。

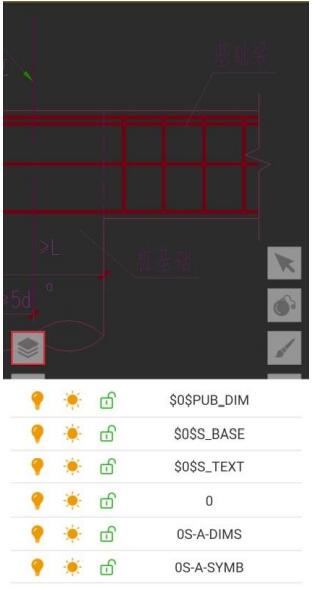

左邊“圖層”圖標，可對圖形進行圖層管理，各個圖層一目了然。

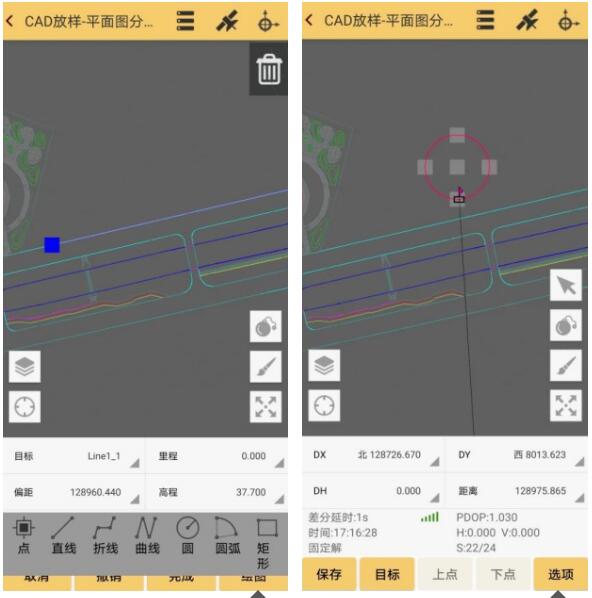

CAD 放樣功能在施工作業的同時，還可進入繪圖模式（點擊右邊毛筆圖標），可實時在原 CAD 底圖上進行相關圖形的增加，如點、直線、折線、曲線等，并進行放樣

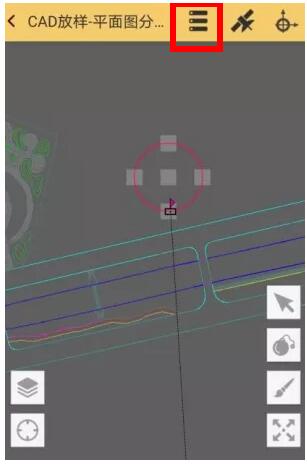

放樣成果數據，點擊頂部狀態欄“三橫”圖標，進入坐標管理庫導出。

附工程之星CAD放樣常見問題解答

情況1：軟件里面導入圖形后找不到圖形或者圖形顯示很小。

解決辦法：檢查CAD圖形上其它很遠的位置上是否也有點，用RmapPDF軟件打開CAD圖，然后雙擊鼠標滾輪，使圖形縮放至全圖界面，如果全圖模式下圖形很小，說明很遠的地方有點，刪除即可，刪完后再點擊鼠標滾輪查看圖形是否正常。

情況2：軟件里面打開圖形后，圖形匯總的文字亂碼，或者無法選線放樣？

解決辦法：這是由于該CAD圖形版本是教育版或者版本過高導致，轉換下版本再導入即可。

情況3：無法選中曲線進行放樣？

解決辦法：選擇曲線時，需在CAD放樣界面，選項里面講放樣模式改成“連續多段線放樣/圓弧放樣模式”。

情況4：導入CAD圖形后，軟件卡頓？

解決辦法：（1）檢查圖形是否過大，如果過大，建議刪除圖形中使用不到的部分；
（2）圖形的CAD版本過高，轉成低版本后再導入軟件。

以上就是關于工程之星CAD放樣怎么用這個問題的全部解答啦，對于工程之星CAD放樣的方法步驟也使用圖文的方式進行了一個詳細說明，還附上了CAD放樣常見問題解答，希望看完本篇文章的你可以快速學會。
