學會RTK的這3大步驟，效率提升UPUPUP
發布時間：2022-04-11 10:47:59
說到工程測量作業，離不開RTK測量?jī)x器，而想要快速完成測量作業，當然需要熟練掌握RTK的基本功能了。一般來說，只要學會了RTK三大步驟，就可以快速提升作業效率。具體哪三大步驟呢？接下來就跟CORS賬號網小編一起來看看吧。
RTK效率提升UPUPUP的3大步驟：
求轉換參數、測量及放樣、數據傳輸
一、RTK求轉換參數步驟
儀器連接好后，先要新建一個工程或者打開一個工程，然后就是求轉換參數。
RTK直接測量的坐標是屬于WGS84坐標系，我們通常用的是國家標準坐標系統，比如1954年北京坐標系，兩者并不是一個橢球，那么原則上講需要七參數才可以實現兩個橢球的轉換，我們才有可能采集到54坐標。但在不能精確求取七參數的情況下，把WGS84的原始經緯度作為北京54的經緯度處理，這樣一來就可以通過采集兩個或兩個以上的北京54已知點來求取四參數，高程就通過擬合的方法得到。
兩種求取四參數的方法：
一是利用控制點坐標庫，即在未校正的情況下先采集所有已知點的WGS84坐標，再打開控制點坐標庫把相同點在兩套坐標系統內的坐標依次輸入，軟件就會自動計算出四參數并給出點位精度;
另一種方法就是利用校正向?qū)У亩帱c(diǎn)校正方式，即是輸入控制點坐標后實時的讀取當前點坐標，兩個點及以上就可以求出四參數，將其保存后就可以應用了。但在實際培訓中，對于初學者，建議使用第二種方法更直接，操作熟練或者理解深刻后再使用第一種。
七參數的求解方法一般是靠做控制測量即靜態測量。靜態測量的數據導入GPS數據處理軟件(南方的靜態數據解算平差軟件)進行處理后，軟件會自動求出七參數，在做RTK測量時可以直接輸入使用。七參數相對于四參數來說可以認為是更準確、精度更高，有條件的話建議使用七參數。
以上是求參數的方法，在實際工作中，轉換參數是一個很重要的問題，所以一定要正確求取，最好留一些點進行檢查，以實時把握參數的精度。測量過程中也適時的找已知點來復測檢查，測量完之后也要找點來確認。
二、RTK測量及放樣步驟
參數求完之后就可以測量和放樣了，根據操作習慣可以選擇使用快捷方式和菜單的方法，但是建議使用快捷方式，因?yàn)檫@樣一個人操作的時候會方便很多。

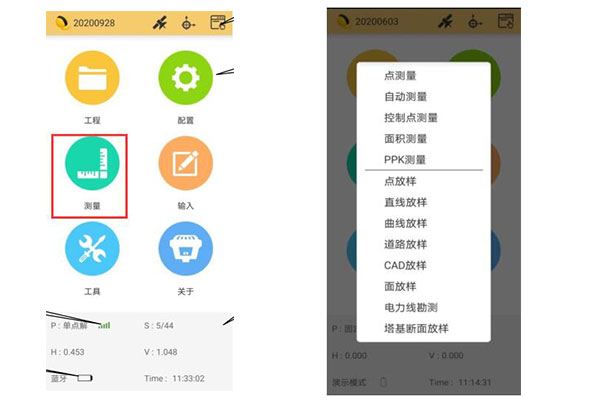

測量時只要將移動站在特征點上對中整平，然后直接按快捷鍵“A”后修改點名編碼和天線高即可。要注意的是測量時要在固定解狀態下，否則測出來的數據誤差會很大，比如在樹林里面或者在遮擋比較嚴重的地方就多等會兒，也可以考慮將碳纖桿升高些或者選擇衛星信號好的時段去測那些點。
放樣時有點、直線、道路的放樣，放樣的坐標可以是直接輸入或通過文件導入兩種方式，點的放樣比較簡單，選擇好要放樣的點后按照方向的指示就可以去找點。直線放樣的話要先建立直線，然后根據偏距和里程即可。道路放樣相對要復雜一些，要先進行道路設計，方法有兩種，一是元素法，二是交點法。一般建議使用元素法來設計。設計完之后就可以通過自動計算好的坐標去放樣，同樣是根據里程和偏距去找，偏距是左負右正。
三、RTK數據傳輸步驟
在將數據傳出之前，要將數據轉化成需要的數據格式和類型，比如南方.dat格式、txt格式等。然后可以通過兩種方式將數據拷貝到電腦上。
方法一：安裝同步軟件，用數據線連接手簿與電腦，連接成功后即可通過手簿的路徑把數據拷貝出來。
方法二：將手簿的USB端口設置成U盤模式，將要拷貝的數據復制后在SD卡里面粘貼，然后用數據線連接手簿與電腦，直接在SD卡里將數據拷貝出來即可。
以上就是關于RTK效率提升UPUPUP的3大步驟的全部?jī)?nèi)容了，當然這里只是接受的一部分，我們?cè)谑褂肦TK進行工程測量作業之時，對于它的任何流程都建議熟練掌握，這里可以更高效地完成，早點下班回家啦。
RTK效率提升UPUPUP的3大步驟：
求轉換參數、測量及放樣、數據傳輸
一、RTK求轉換參數步驟
儀器連接好后，先要新建一個工程或者打開一個工程，然后就是求轉換參數。
RTK直接測量的坐標是屬于WGS84坐標系，我們通常用的是國家標準坐標系統，比如1954年北京坐標系，兩者并不是一個橢球，那么原則上講需要七參數才可以實現兩個橢球的轉換，我們才有可能采集到54坐標。但在不能精確求取七參數的情況下，把WGS84的原始經緯度作為北京54的經緯度處理，這樣一來就可以通過采集兩個或兩個以上的北京54已知點來求取四參數，高程就通過擬合的方法得到。
兩種求取四參數的方法：
一是利用控制點坐標庫，即在未校正的情況下先采集所有已知點的WGS84坐標，再打開控制點坐標庫把相同點在兩套坐標系統內的坐標依次輸入，軟件就會自動計算出四參數并給出點位精度;
另一種方法就是利用校正向?qū)У亩帱c(diǎn)校正方式，即是輸入控制點坐標后實時的讀取當前點坐標，兩個點及以上就可以求出四參數，將其保存后就可以應用了。但在實際培訓中，對于初學者，建議使用第二種方法更直接，操作熟練或者理解深刻后再使用第一種。
七參數的求解方法一般是靠做控制測量即靜態測量。靜態測量的數據導入GPS數據處理軟件(南方的靜態數據解算平差軟件)進行處理后，軟件會自動求出七參數，在做RTK測量時可以直接輸入使用。七參數相對于四參數來說可以認為是更準確、精度更高，有條件的話建議使用七參數。
以上是求參數的方法，在實際工作中，轉換參數是一個很重要的問題，所以一定要正確求取，最好留一些點進行檢查，以實時把握參數的精度。測量過程中也適時的找已知點來復測檢查，測量完之后也要找點來確認。
二、RTK測量及放樣步驟
參數求完之后就可以測量和放樣了，根據操作習慣可以選擇使用快捷方式和菜單的方法，但是建議使用快捷方式，因?yàn)檫@樣一個人操作的時候會方便很多。
測量時只要將移動站在特征點上對中整平，然后直接按快捷鍵“A”后修改點名編碼和天線高即可。要注意的是測量時要在固定解狀態下，否則測出來的數據誤差會很大，比如在樹林里面或者在遮擋比較嚴重的地方就多等會兒，也可以考慮將碳纖桿升高些或者選擇衛星信號好的時段去測那些點。
放樣時有點、直線、道路的放樣，放樣的坐標可以是直接輸入或通過文件導入兩種方式，點的放樣比較簡單，選擇好要放樣的點后按照方向的指示就可以去找點。直線放樣的話要先建立直線，然后根據偏距和里程即可。道路放樣相對要復雜一些，要先進行道路設計，方法有兩種，一是元素法，二是交點法。一般建議使用元素法來設計。設計完之后就可以通過自動計算好的坐標去放樣，同樣是根據里程和偏距去找，偏距是左負右正。
三、RTK數據傳輸步驟
在將數據傳出之前，要將數據轉化成需要的數據格式和類型，比如南方.dat格式、txt格式等。然后可以通過兩種方式將數據拷貝到電腦上。
方法一：安裝同步軟件，用數據線連接手簿與電腦，連接成功后即可通過手簿的路徑把數據拷貝出來。
方法二：將手簿的USB端口設置成U盤模式，將要拷貝的數據復制后在SD卡里面粘貼，然后用數據線連接手簿與電腦，直接在SD卡里將數據拷貝出來即可。
以上就是關于RTK效率提升UPUPUP的3大步驟的全部?jī)?nèi)容了，當然這里只是接受的一部分，我們?cè)谑褂肦TK進行工程測量作業之時，對于它的任何流程都建議熟練掌握，這里可以更高效地完成，早點下班回家啦。
