如何使用RTK手簿求坐標轉換四/七參數?看完就會，各品牌教程都有
發布時間：2022-03-24 10:05:31
我們在使用RTK進行測量作業的時候，經常會遇到測量坐標與施工坐標不一致的情況，這時候就需要進行坐標轉換。那么合眾思?jí)?、南方、華測、中海達等品牌都是如何使用RTK手簿求坐標轉換四/七參數的呢?CORS賬號網小編收集整理了各品牌求坐標轉換四/七參數圖文教程，下面我們就一起來學習一下吧。
一、合眾思?jí)裄TK手簿求坐標轉換四/七參數
手簿：P9A等;軟件：eSurvey3.0及以上
七參數

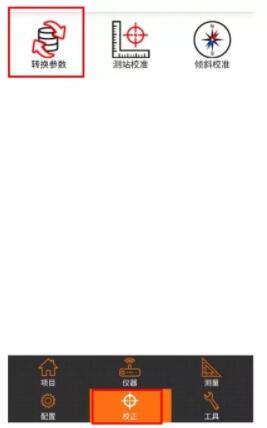

操作：點擊“校正” → “轉換參數”

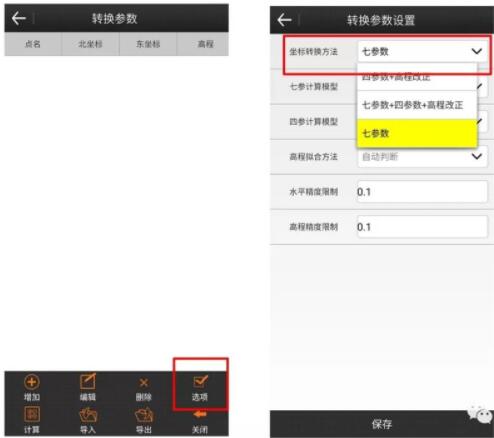

在轉換參數界面，坐標轉換方法選擇“七參數”，點擊保存

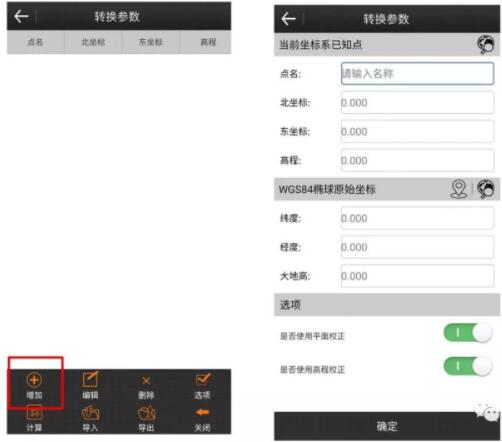

設置好七參數后，點擊左下角“增加”，輸入第一個已知點的地方坐標系，接著輸入第一個點的WGS84橢球原始坐標。輸入完成后，第一組點添加完畢，點擊確定。接著重復上述操作，添加第二組點。七參數最少需要添加三組點。

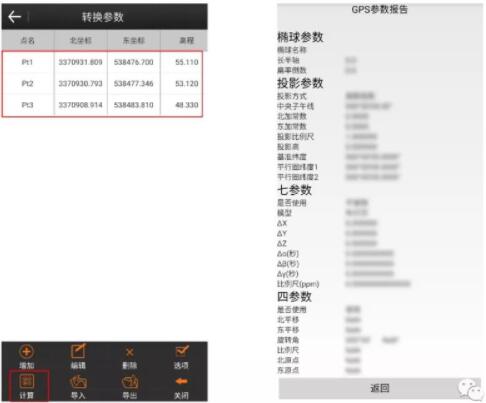

已知點輸入完成后，返回參數計算界面，點擊“計算”按鈕，彈出計算參數界面

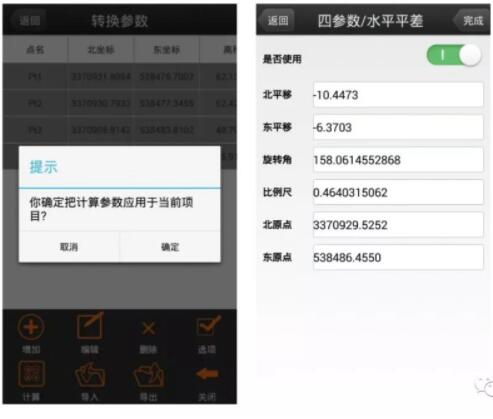

在點擊“返回”計算對話框時彈出是否將求出的坐標轉換參數賦值給當前工程，點擊“確定”。
賦值后，當前工程點庫中的原始 WGS84 坐標都會根據參數轉換成和已知點相同的坐標系統坐標，計算結果是否準確可靠可到另外的已知點進行檢查。
二、南方測繪RTK手簿求坐標轉換四/七參數
手簿：南方H5安卓手簿;軟件：工程之星5.0
1、四參數
示例說明：2000坐標系轉地方坐標系
準備材料：2個以上的已知點坐標
步驟：
1.1 打開求轉換參數
操作：“輸入” → “求轉換參數”
1.2 設置四參數

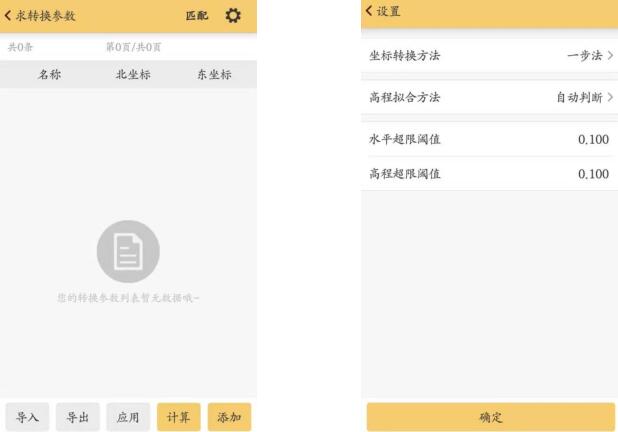

在求轉換參數界面首先點擊右上角的設置按鈕，將“坐標轉換方法”改為“一步法”，點擊“確定”，則可以開始四參數的設置。
1.3 添加坐標參數
“一步法”設置完成后，在求轉換參數界面點擊“添加”
1.4 輸入坐標參數
平面坐標輸入已知點坐標，大地坐標輸入RTK測的已知點的坐標。

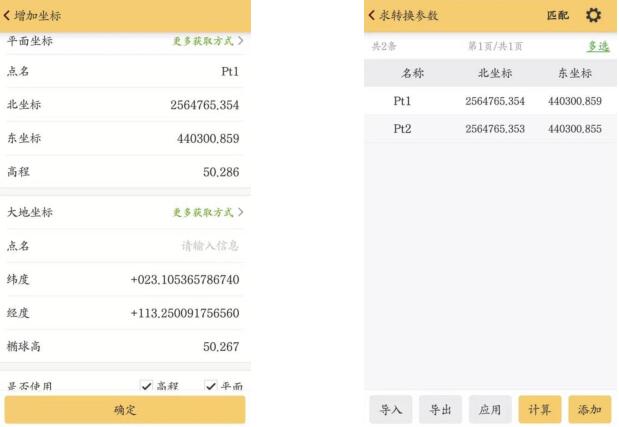

大地坐標可以點擊更多獲取方式， 里面有“定位獲取”和“點庫獲取”，輸入完成以后，點擊“確定”，添加完第一個坐標Pt1。然后以同樣的方法輸入第二個坐標Pt2，如下圖所示：
1.5 計算四參數并應用

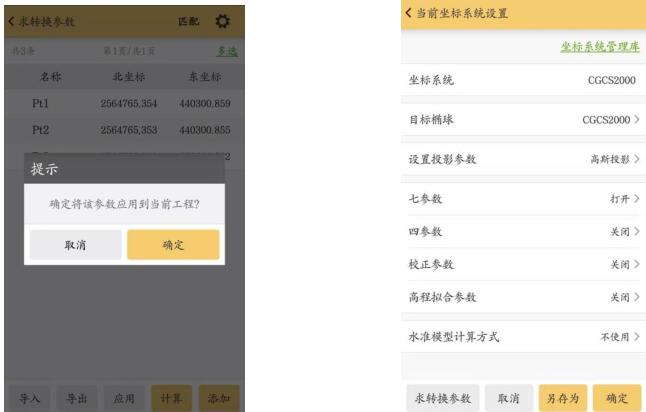

如果Pt1或Pt2不小心輸入錯誤，單擊改點可進行編輯或者刪除。坐標輸入無誤后，點擊“計算”即可獲得2000坐標系轉當?shù)刈鴺?biāo)系的四參數，再點擊“應用”即可，再進行點測量時，獲取的坐標就是當?shù)刈鴺?biāo)系了。
需要主要的是，四參數覆蓋范圍較少，一般推薦使用七參數。
2、七參數
示例說明：2000坐標系轉地方坐標系
準備材料：3個以上的已知點坐標
2.1 打開求轉換參數
操作：“輸入” → “求轉換參數”
2.2 設置七參數
在求轉換參數界面首先點擊右上角的設置按鈕，將“坐標轉換方法”改為“七參數”，點擊“確定”，則可以開始七參數的設置。
2.3 添加坐標參數
“七參數”設置完成后，在求轉換參數界面點擊“添加”
2.4 輸入坐標參數

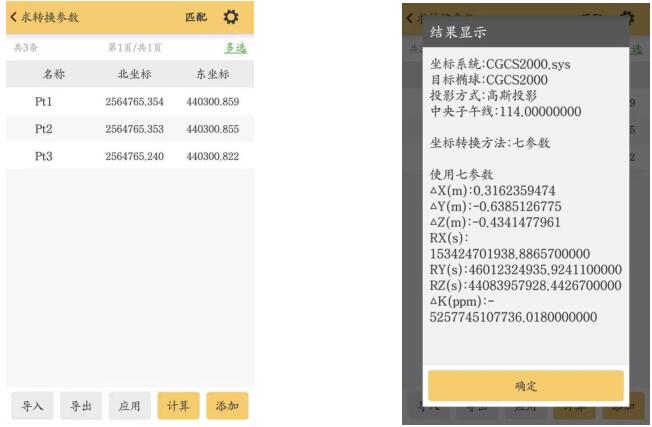

坐標輸入方法同四參數一樣，但是需要至少輸入3個已知點坐標。輸入完成后點擊“計算”即可獲得2000坐標系轉當?shù)刈鴺?biāo)系的七參數，最后點擊應用即可。
三、華測RTK手簿求坐標轉換四/七參數
手簿：HCE320、HCE300等;軟件：測地通LandStar7
七參數
1.1 打開參數計算

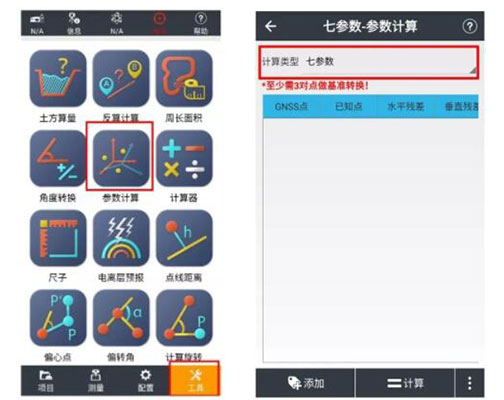

操作：在主界面依次點擊“工具”→“參數計算”
1.2 設置七參數
將計算類型設置為七參數
1.3 添加坐標

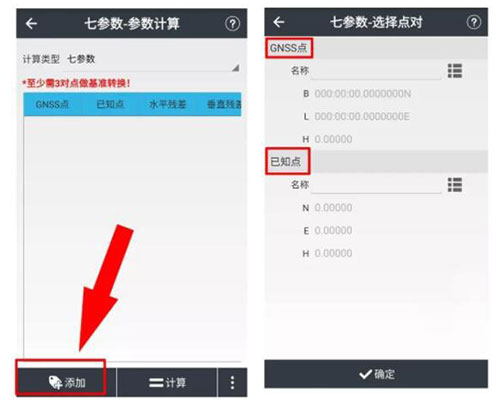

點擊左下角“添加”按鈕，添加已知點坐標。
1.4 輸入已知點坐標
GNSS點輸入RTK測的已知點經緯度坐標(WGS84坐標或CGCS2000坐標)，已知點輸入當?shù)刈鴺?biāo)系下已知點坐標(平面坐標格式NEH)。
1.5 計算七參數并應用

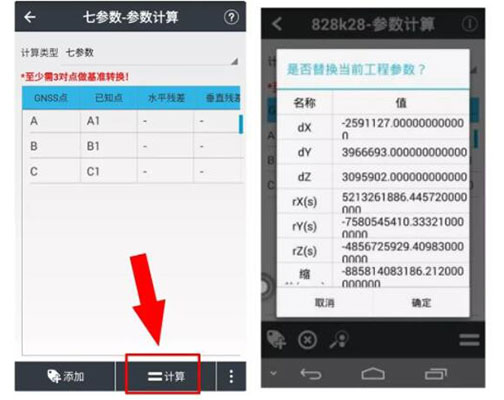

依次選擇 3個同名點對添加到參數計算界面，點擊右下角“計算”來計算七參數，計算結果自動彈出，然后點擊右下角確定，將七參數應用到當前工程。
回到主菜單，選擇“項目”，“坐標系參數”，“基準轉換”處可查看七參數。
四、中海達RTK手簿求坐標轉換四/七參數
手簿：iHand 20、iHand 30;軟件：Hi-Survey road
七參數

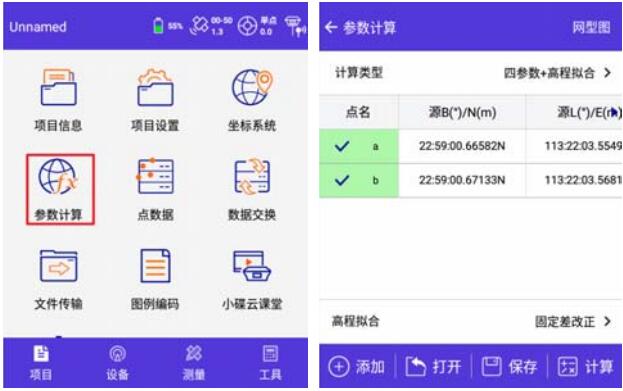

操作：點擊“項目”，選擇“參數計算”
在參數計算界面，計算類型選擇為“七參數”

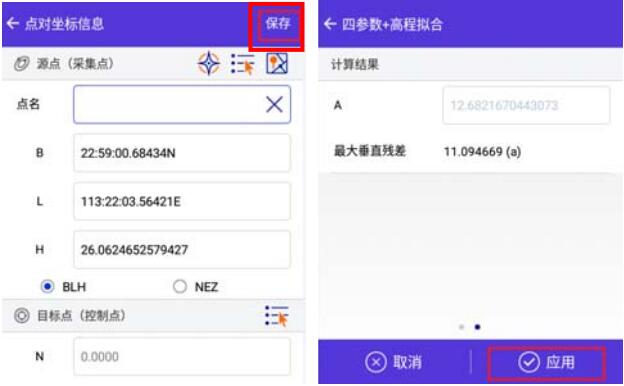

然后點擊添加，添加已知點的源坐標和目標坐標。輸入完一個點后，點擊左上角保存，然后點擊添加繼續輸入第二點，直到所有已知點輸入完成。
已知點輸完后，點擊計算，可自動跳出計算結果，殘差值越小，點的精度越高，點擊應用，將當前的計算結果應用到對應的坐標參數，并且參數結果應用至當前項目時，更新坐標點庫。
以上就是關于如何使用RTK手簿求坐標轉換四/七參數的全部解答了，希望這些圖文教程可以幫助到大家快速完成參數轉換。
內容來源參考：合眾思?jí)?、華測、中海達、南方官網
一、合眾思?jí)裄TK手簿求坐標轉換四/七參數
手簿：P9A等;軟件：eSurvey3.0及以上
七參數
操作：點擊“校正” → “轉換參數”
在轉換參數界面，坐標轉換方法選擇“七參數”，點擊保存
設置好七參數后，點擊左下角“增加”，輸入第一個已知點的地方坐標系，接著輸入第一個點的WGS84橢球原始坐標。輸入完成后，第一組點添加完畢，點擊確定。接著重復上述操作，添加第二組點。七參數最少需要添加三組點。
已知點輸入完成后，返回參數計算界面，點擊“計算”按鈕，彈出計算參數界面
在點擊“返回”計算對話框時彈出是否將求出的坐標轉換參數賦值給當前工程，點擊“確定”。
賦值后，當前工程點庫中的原始 WGS84 坐標都會根據參數轉換成和已知點相同的坐標系統坐標，計算結果是否準確可靠可到另外的已知點進行檢查。
二、南方測繪RTK手簿求坐標轉換四/七參數
手簿：南方H5安卓手簿;軟件：工程之星5.0
1、四參數
示例說明：2000坐標系轉地方坐標系
準備材料：2個以上的已知點坐標
步驟：
1.1 打開求轉換參數
操作：“輸入” → “求轉換參數”
1.2 設置四參數
在求轉換參數界面首先點擊右上角的設置按鈕，將“坐標轉換方法”改為“一步法”，點擊“確定”，則可以開始四參數的設置。
1.3 添加坐標參數
“一步法”設置完成后，在求轉換參數界面點擊“添加”
1.4 輸入坐標參數
平面坐標輸入已知點坐標，大地坐標輸入RTK測的已知點的坐標。
大地坐標可以點擊更多獲取方式， 里面有“定位獲取”和“點庫獲取”，輸入完成以后，點擊“確定”，添加完第一個坐標Pt1。然后以同樣的方法輸入第二個坐標Pt2，如下圖所示：
1.5 計算四參數并應用
如果Pt1或Pt2不小心輸入錯誤，單擊改點可進行編輯或者刪除。坐標輸入無誤后，點擊“計算”即可獲得2000坐標系轉當?shù)刈鴺?biāo)系的四參數，再點擊“應用”即可，再進行點測量時，獲取的坐標就是當?shù)刈鴺?biāo)系了。
需要主要的是，四參數覆蓋范圍較少，一般推薦使用七參數。
2、七參數
示例說明：2000坐標系轉地方坐標系
準備材料：3個以上的已知點坐標
2.1 打開求轉換參數
操作：“輸入” → “求轉換參數”
2.2 設置七參數
在求轉換參數界面首先點擊右上角的設置按鈕，將“坐標轉換方法”改為“七參數”，點擊“確定”，則可以開始七參數的設置。
2.3 添加坐標參數
“七參數”設置完成后，在求轉換參數界面點擊“添加”
坐標輸入方法同四參數一樣，但是需要至少輸入3個已知點坐標。輸入完成后點擊“計算”即可獲得2000坐標系轉當?shù)刈鴺?biāo)系的七參數，最后點擊應用即可。
三、華測RTK手簿求坐標轉換四/七參數
手簿：HCE320、HCE300等;軟件：測地通LandStar7
七參數
1.1 打開參數計算
操作：在主界面依次點擊“工具”→“參數計算”
1.2 設置七參數
將計算類型設置為七參數
1.3 添加坐標
點擊左下角“添加”按鈕，添加已知點坐標。
1.4 輸入已知點坐標
GNSS點輸入RTK測的已知點經緯度坐標(WGS84坐標或CGCS2000坐標)，已知點輸入當?shù)刈鴺?biāo)系下已知點坐標(平面坐標格式NEH)。
1.5 計算七參數并應用
依次選擇 3個同名點對添加到參數計算界面，點擊右下角“計算”來計算七參數，計算結果自動彈出，然后點擊右下角確定，將七參數應用到當前工程。
回到主菜單，選擇“項目”，“坐標系參數”，“基準轉換”處可查看七參數。
四、中海達RTK手簿求坐標轉換四/七參數
手簿：iHand 20、iHand 30;軟件：Hi-Survey road
七參數
操作：點擊“項目”，選擇“參數計算”
在參數計算界面，計算類型選擇為“七參數”
已知點輸完后，點擊計算，可自動跳出計算結果，殘差值越小，點的精度越高，點擊應用，將當前的計算結果應用到對應的坐標參數，并且參數結果應用至當前項目時，更新坐標點庫。
以上就是關于如何使用RTK手簿求坐標轉換四/七參數的全部解答了，希望這些圖文教程可以幫助到大家快速完成參數轉換。
內容來源參考：合眾思?jí)?、華測、中海達、南方官網
