海星達RTK操作步驟，基站/移動站設置、新建項目、測量放樣等都有
發布時間：2022-01-11 10:21:22
海星達RTK是中海達旗下的RTK系列產品，大致可以分為高精度慣導版和智能版等，目前已經出了IRTK10、IRTK4、IRTK5、IRTK5x、IRTK2等型號產品，是中海達旗下比較受歡迎的系列產品之一。作為首次使用這系列產品的測量人來說，了解海星達RTK操作步驟是很有必要的。本篇文章，小編就收集整理了海星達RTK的移動站/基準站設置、新建項目、測量放樣等操作步驟，接下來我們就一起來看看吧。
一、基站設置
1、在高處設置RTK基站，固定在腳架上，點紅色按鍵開機。
2、在基站手持機里點：項目----新建文件夾---輸入名稱----GPS-----連接儀器-------設置基準站-------平滑(x，y，z 這三個差值必須在0.03以下)-------其他--------文件格式------改成 SCMRX ------確定。

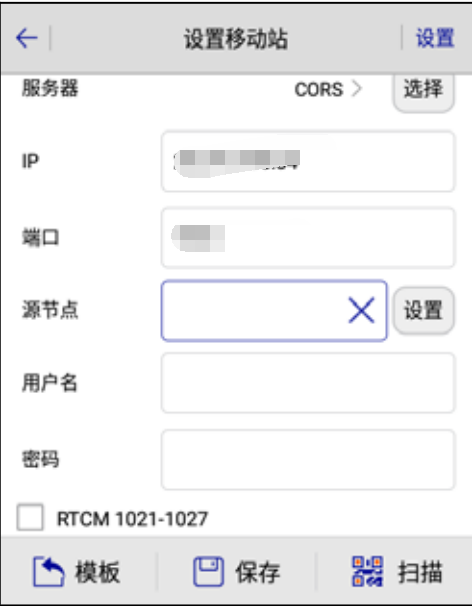

二、移動站設置
1、將移動站裝在立桿上，并開機。
2、在移動站手持機里點：APP----設備-----設備連接------連接儀器設置移動站，移動臺模式下，勾選“智能單基站”，并輸入同樣使用智能設站的基準站機身號，即可實現快速連接并固定。若勾選“智能CORS”，主機會連接目前支持的省CORS服務器。
備注：連接移動站時需要等待信號，如果顯示廣域或固定表示信號強可以測量，如果顯示浮動說明信號弱平面位置放樣可以高程放樣誤差較大。

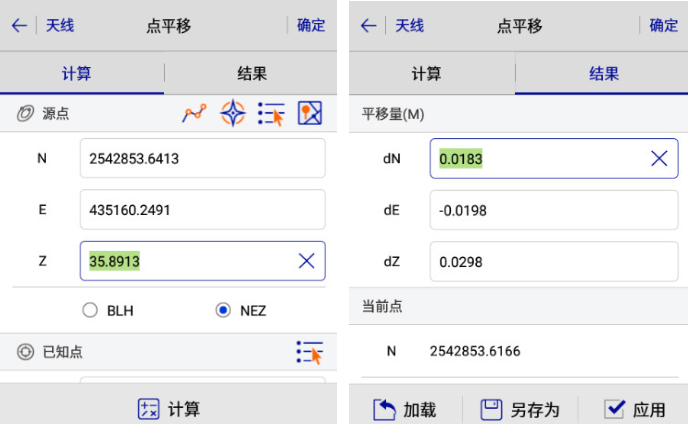

三、點平移
項目設置-----點平移-----點平移信息(源點)輸入設計控制點坐標數值---在已知點里輸入實際測量的坐標(此部可做也可以不做)-----計算----應用------確定(確定之后，當前這個文件里的坐標都會按設計要求的點轉換過來)。
備注：點平移的主要應用則是有部分工程用戶，希望 GNSS 采集后轉換得到的當?shù)?NEZ，能夠根據一個點的坐標進行平移。如果不需要，就無需進行點平移。
四、新建項目
項目信息-----項目名稱(根據項目填寫，方便查閱)-------確定。

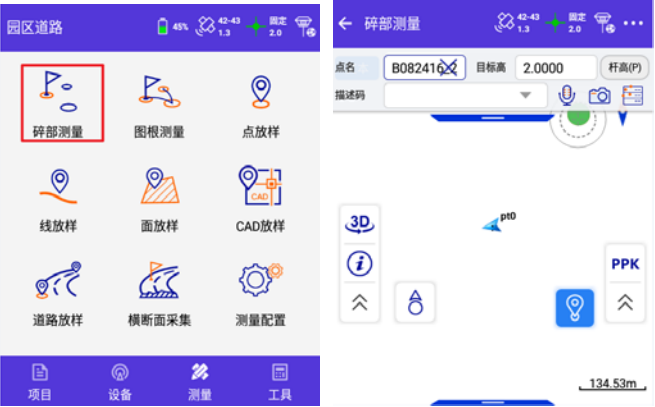

五、碎部測量
移動站設置成功后，點擊測量----碎部測量。
六、點放樣
點放樣-----箭頭------輸入放樣點坐標(x,y,z)------保存-------將手持與桿相連接----轉動立桿(使立桿的指北針與手持的指北針方向一致)------按手持屏幕上箭頭所指的方向進行前后移動，直到誤差較小時做點。
七、測量數據導入電腦
1、在手持里點：數據交換-------輸入文件名稱-------自定義(選擇文件格式為dat文件格式)------確定。
2、在電腦用打開360手機助手-----內置儲存---系統文件----ZHD----OUT------選中要導入的測量文件-------導入。
以上就是關于海星達RTK操作步驟的全部?jī)?nèi)容了，當然不同型號的RTK的操作步驟可能有所區別，但大體是一樣的。
1、在高處設置RTK基站，固定在腳架上，點紅色按鍵開機。
2、在基站手持機里點：項目----新建文件夾---輸入名稱----GPS-----連接儀器-------設置基準站-------平滑(x，y，z 這三個差值必須在0.03以下)-------其他--------文件格式------改成 SCMRX ------確定。
二、移動站設置
1、將移動站裝在立桿上，并開機。
2、在移動站手持機里點：APP----設備-----設備連接------連接儀器設置移動站，移動臺模式下，勾選“智能單基站”，并輸入同樣使用智能設站的基準站機身號，即可實現快速連接并固定。若勾選“智能CORS”，主機會連接目前支持的省CORS服務器。
備注：連接移動站時需要等待信號，如果顯示廣域或固定表示信號強可以測量，如果顯示浮動說明信號弱平面位置放樣可以高程放樣誤差較大。
項目設置-----點平移-----點平移信息(源點)輸入設計控制點坐標數值---在已知點里輸入實際測量的坐標(此部可做也可以不做)-----計算----應用------確定(確定之后，當前這個文件里的坐標都會按設計要求的點轉換過來)。
備注：點平移的主要應用則是有部分工程用戶，希望 GNSS 采集后轉換得到的當?shù)?NEZ，能夠根據一個點的坐標進行平移。如果不需要，就無需進行點平移。
項目信息-----項目名稱(根據項目填寫，方便查閱)-------確定。
五、碎部測量
移動站設置成功后，點擊測量----碎部測量。
點放樣-----箭頭------輸入放樣點坐標(x,y,z)------保存-------將手持與桿相連接----轉動立桿(使立桿的指北針與手持的指北針方向一致)------按手持屏幕上箭頭所指的方向進行前后移動，直到誤差較小時做點。
七、測量數據導入電腦
1、在手持里點：數據交換-------輸入文件名稱-------自定義(選擇文件格式為dat文件格式)------確定。
2、在電腦用打開360手機助手-----內置儲存---系統文件----ZHD----OUT------選中要導入的測量文件-------導入。
以上就是關于海星達RTK操作步驟的全部?jī)?nèi)容了，當然不同型號的RTK的操作步驟可能有所區別，但大體是一樣的。
