三鼎 RTK屬于南方旗下的RTK系列產品，首次使用這個系列的測量人可能對于三鼎 RTK的操作流程不是很熟悉，本篇文章以比較常用的網絡模式為例，來為您介紹三鼎 RTK作業操作流程，話不多說，我們一起來看看吧。
三鼎 RTK網絡模式作業操作流程
1、儀器架設

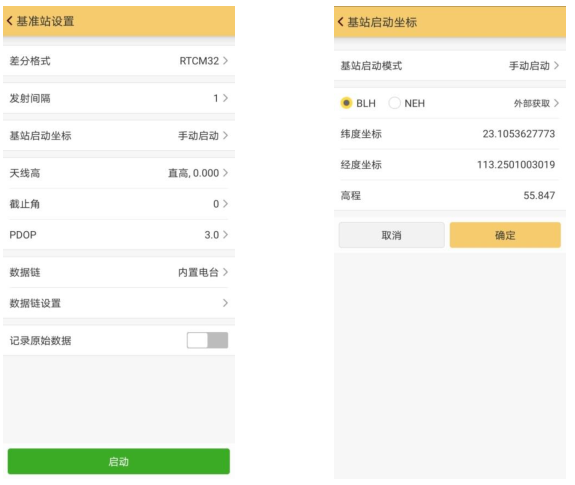

基準站架設： 選擇合適地點架設基準站 > 將主機固定在三腳架上 > 安裝電池 >插入SIM卡 > 開機> 點擊配置 > 藍牙管理器 > 搜索 > 選擇正確的機身號 > 連接 > 手簿通過藍牙與主機相連 > 通過手簿將主機工作模式設置為基準站模式 > 數據鏈設置為網絡模式> 點擊網絡設置 > 增加 > 根據需要自定義名稱 > 填寫用戶名 > 密碼 > 接入點 >確定 > 連接 > 使儀器登入服務器上發GPGGA數據 > 點擊配置 >主機設置 > 儀器設置 > 基準站設置> 選擇好基站發射格式 > 獲取基站坐標后即可啟動基站 > 當發射燈一秒一閃時,表示已正常工作。
2、移動站架設
點擊配置 > 藍牙管理器> 搜索 > 選擇正確的機身號 > 連接 > 手簿即可通過藍牙與主機相連 > 通過手簿將主機工作模式設置為移動站模式 > 數據鏈設置為網絡> 點擊網絡設置 > 增加 > 根據基準站設置填寫名稱、用戶名 、密碼 、接入點 ，確定 > 連接> 使儀器登錄服務器接收基站差分數據 > 當移動站達到固定解時,即可進入作業環節。
3、新建工程
輸入工程名稱 > 天線高設置> 點擊配置 > 工程設置 > 選擇桿高 > 輸入正確的天線高
4、坐標系統設置
配置 > 坐標系統設置> 點擊增加 > 輸入?yún)?shù)系統名 > 選擇相應坐標系統 > 輸入中央子午線 > 確定,即可完成設置
5、求轉換參數
已知測區提供三個平面控制點坐標 > 進入點測量 > 分別采集A1、A2、A3三個控制點經緯度坐標 >點擊輸入 > 求轉換參數 > 增加 > 輸入A1控制點平面坐標 >確定后 > 從坐標管理庫選擇的A1點經緯度坐標> 完成一個控制點數據錄入 > 然后依次完成A2、A3點數據錄入 > 點擊保存> 查看水平、高程精度無誤后 ，點擊應用，即可將參數賦值給當前工程
6、校正向?qū)?，單點校正
點擊輸入 > 校正向?qū)?gt; 選擇基準站架設在未知點上 > 輸入已知平面坐標A3 > 氣泡居中后點擊校正 > 即可完成校正工作
7、已知點檢核
將移動站至于已知點上 >選擇點測量測出已知點坐標 > 點擊查看 > 若測出坐標與實際坐標匹配> 即可進行測量放樣工作 > 測量 > 點測量 > 選擇點測量功能 將移動站至于待測點上 > 達到固定解并氣泡居中后,點擊手簿Enter鍵即可采集該點坐標數據 > 雙擊B鍵瀏覽確認
8、點放樣
選擇點放樣功能 > 點擊目標> 文件 > 選擇對應的坐標文件 > 導入 > 選擇放樣點名> 根據屏幕信息進行放樣測量 > 利用標記物標定 >依次進行即可完成放樣作業 。
以上就是關于三鼎 RTK網絡模式作業操作流程的全部內容了，希望本篇文章可以幫助到大家。
